歡迎您使用自動層與光繪設置程序（ALLEGRO SKILL）
+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
一、聲明 本程序實現方案為個人所有，只供個人學習、交流使用（如有其它需求請與本人聯系）。 作者：PANHUI 郵箱：ph_layout@126.com QQ:46531766 日期：2005-7-28 ---------------------------------------------------------------------------------------------------------------------- 二、功能 1、自動設置層、添加層與刪除層 2、光繪的添加與設置 ----------------------------------------------------------------------------------------------------------------------

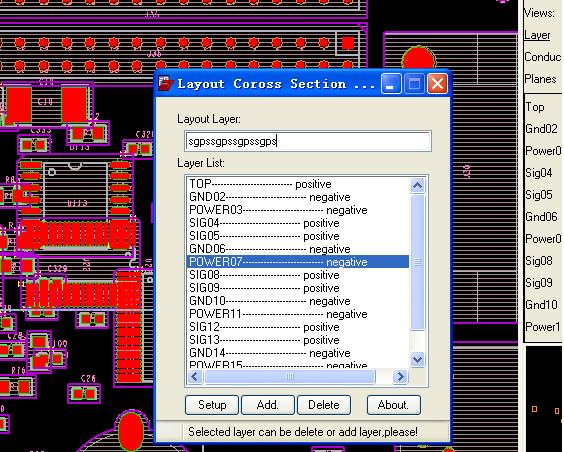

三、使用方法 1、將setlayer.il文件COPY到pcbenv或\Cadence\PSD_15.0\share\local\pcb\skill目錄， 同時新建文本文件名為allegro.ilinit的文件， 然后用記事本打開添加一行load("setlayer.il")，保存。 打開ALLEGRO后，在Command命令行運行setlayer即可. 2、設置層的方法：以6層板為例輸入SGSSPS 點SETUP即可！（S為信號層 P與N平面層 ） 3、添加層：需要在哪層上添加層，就鼠示點中那一層再點ADD 添加層的格式是：層名+空格+N（負片）/P(正片），如：power03 P 4、刪除層：在LIST中選取需要刪除層點DELETE。 =======================================================================================================================;File name:setlayer.il;Revision:1.0 ;Date:07/28/2005;Writen byANHUI; HAVE ANY PROBLEM PLEASE CONTACT ME!;E-mil:ph_layout@126.com;QQ:46531766;=======================================================================================================================;RUN COMMAND:setlayer;Noet: S:signal G:gnd P:power example:sgps or sgssps or sgpssgps or ... ...;-----------------------------------------------------------------------------------------------------------------------
[此貼子已經被作者于2005-7-31 9:25:57編輯過]



(83.17 KB, 下載次數: 7)

共享一個自動設置層與光繪的SKILL工具
