【眾拳】基于STM8的OLED液晶屏實驗 附代碼:

OLED 簡介
OLED，即有機發光二極管（Organic Light Emitting Diode ）。 OLED 由于同時具備自發光，不需背光源、對比度高、厚度薄、視角廣、反應速度快、可用于撓曲性面板、使用溫度范圍廣、構造及制程較簡單等優異之特性，被認為是下一代的平面顯示器新興應用技術。
LCD 都需要背光，而 OLED 不需要，因?yàn)樗亲园l(fā)光的。這樣同樣的顯示 OLED 效果要來得好一些。以目前的技術，OLED 的尺寸還難以大型化，但是分辨率確可以做到很高。

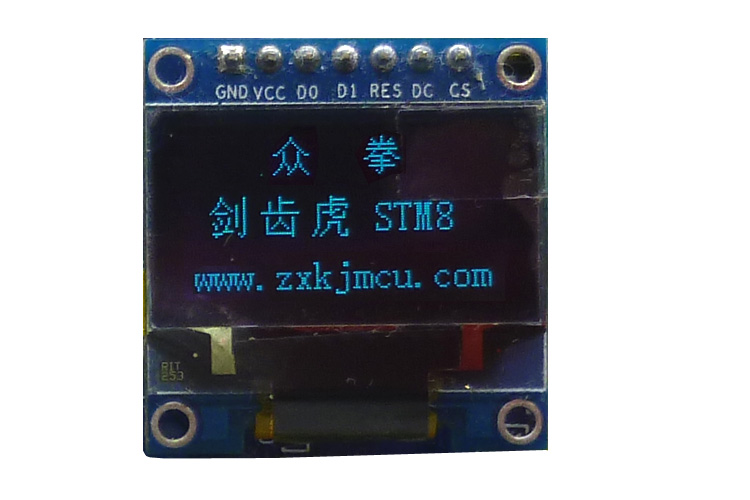

OLED 模塊接口定義

1.GND 電源地
2.VCC 電源正（3～5.5V）
3.D0  OLED的D0腳，在SPI和IIC通信中為時鐘管腳
4.D1  OLED的D1腳，在SPI和IIC通信中為數據管腳
5.RES OLED的RES腳，用來復位（低電平復位）
6.DC  OLED的D/C腳，數據和命令控制管腳
7.CS  OLED的CS腳，也就是片選管腳

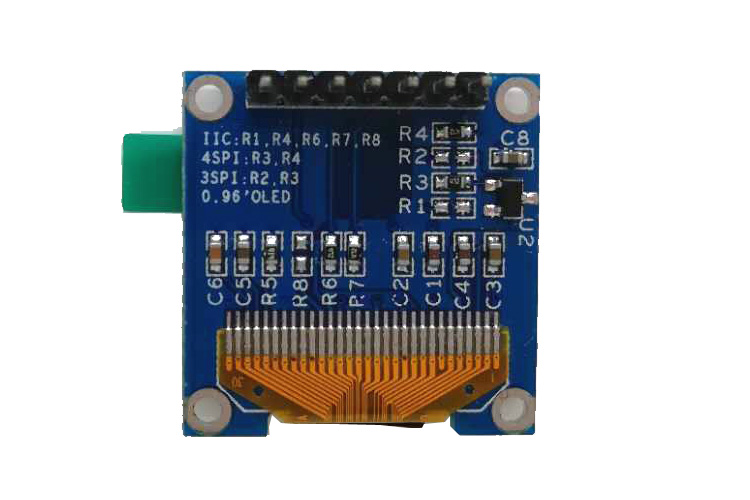

OLED 模塊通訊方式選擇

七針 SPI/IIC OLED 模塊共有七個管腳，1～7 分別為 GDN、VCC、D0、D1、RES、DC、CS此模塊支持四線 SPI、三線 SPI、IIC 接口

【眾拳】劍齒虎STM8的實驗代碼下載：

同一主題附件:

【眾拳】OLED液晶屏實驗程序.zip (1.51 MB)

軟件.zip (886.38 KB)

資料.zip (7.11 KB)
