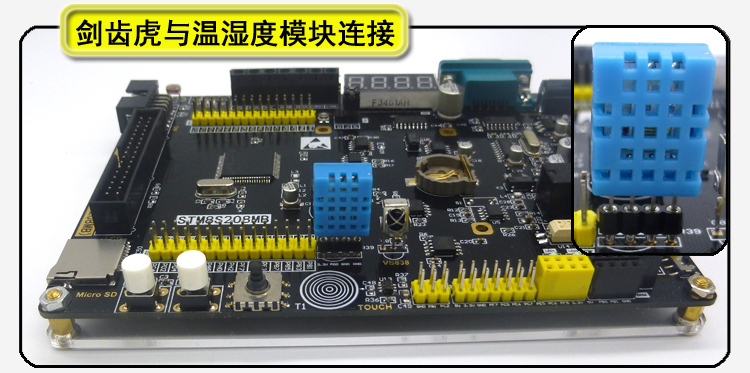

【眾拳】基于STM8的DHT11溫濕度傳感器實驗附代碼:

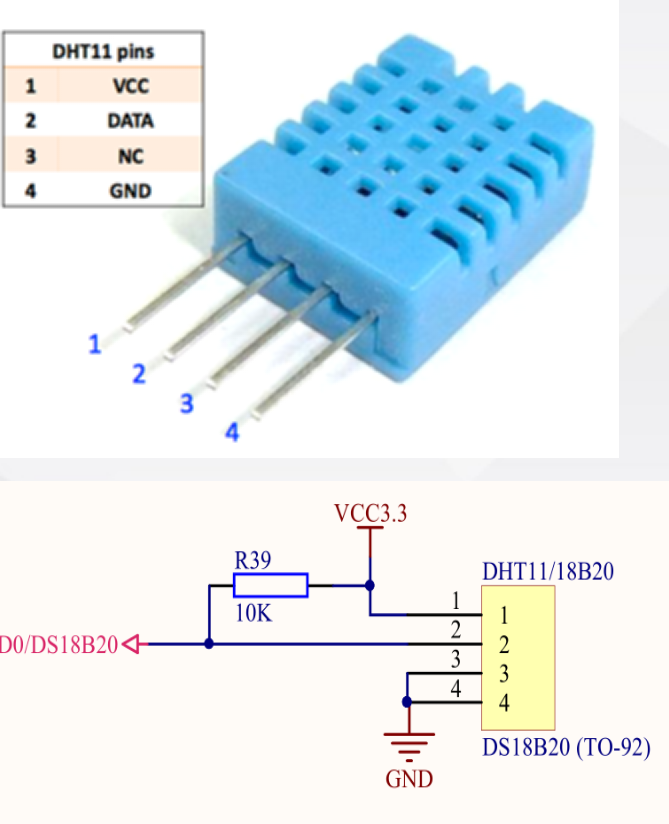

DHT11 溫濕度傳感器簡介

工作電壓范圍：3.3V-5.5V
工作電流：平均0.5mA
輸出：單總線數字信號
測量范圍：濕度20~90％RH，溫度0~50℃
精度：濕度±5%，溫度±2℃
分辨率：濕度1%，溫度1℃

DHT11 溫濕度傳感器簡介
DHT11數字溫濕度傳感器采用單總線數據格式。單個數據引腳端口完成輸入輸出雙向傳輸。其數據包由5個字節（40Bit）組成。數據分小數部分和整數部分，一次完整的數據傳輸為40bit，高位先出。

DHT11的數據格式為：8bit濕度整數數據+8bit濕度小數數據+8bit溫度整數數據+8bit溫度小數數據+8bit校驗和。

其中校驗和數據為前四個字節相加。
DHT11 溫濕度傳感器簡介

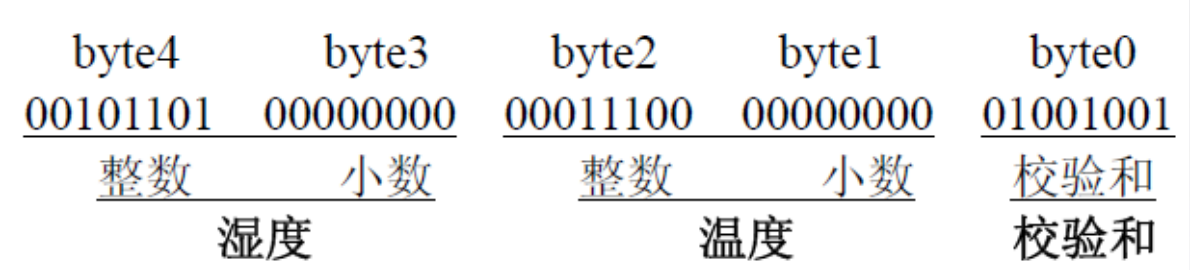

傳感器數據輸出的是未編碼的二進制數據。數據(濕度、溫度、整數、小數)之間應該分開處理。例如，某次從DHT11讀到的數據如圖所示：

由以上數據就可得到濕度和溫度的值，計算方法：
濕度= byte4 . byte3=45.0 (％RH)
溫度= byte2 . byte1=28.0 ( ℃)
校驗= byte4+ byte3+ byte2+ byte1=73(校驗正確)

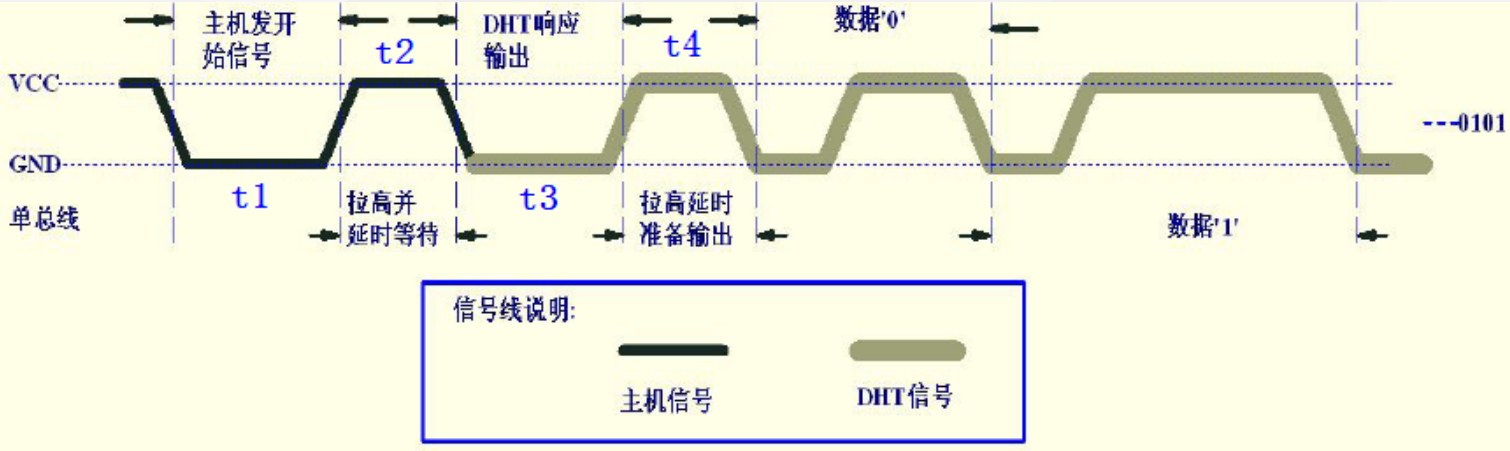

DHT11 溫濕度傳感器時序圖

首先主機發送開始信號，即：拉低數據線，保持t1（至少18ms）時間，然后拉高數據線t2（20~40us）時間，然后讀取DHT11的響應，正常的話，DHT11會拉低數據線，保持t3（40~50us）時間，作為響應信號，然后DHT11拉高數據線，保持t4（40~50us）時間后，開始輸出數據。

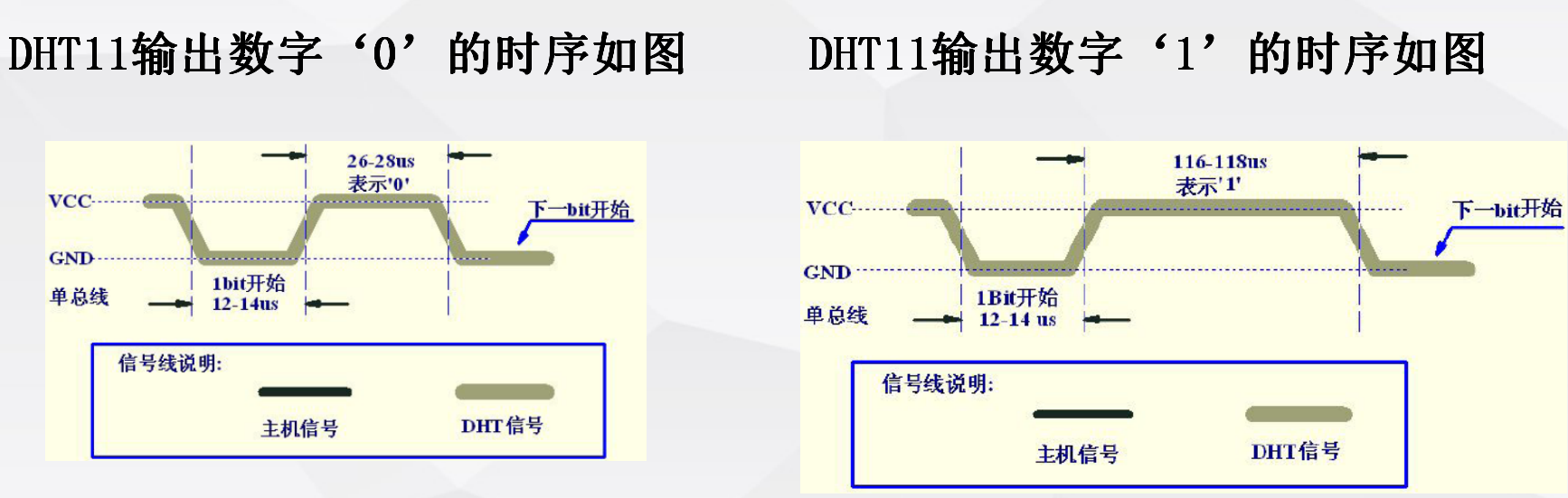

DHT11 溫濕度傳感器時序圖

【眾拳】劍齒虎STM8開發板的實驗代碼下載：
