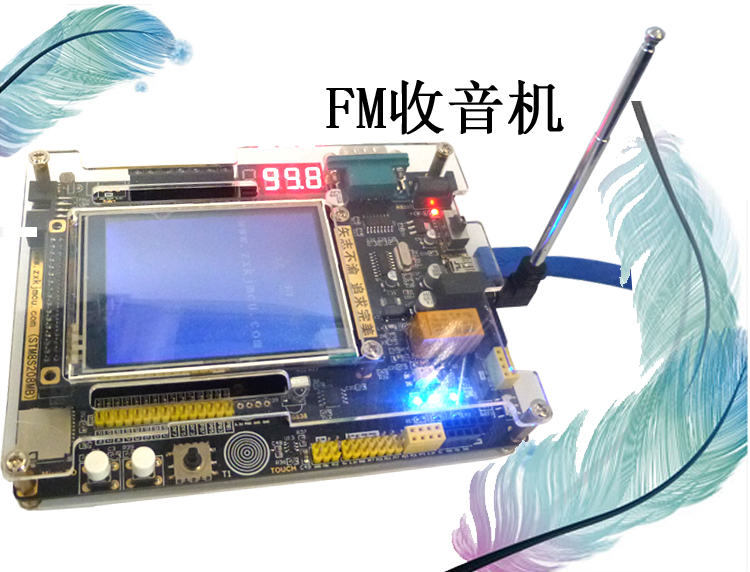

【眾拳】基于STM8的RDA5807收音機實驗附代碼:

一. 控制接口

RDA5807 提供了 I2C 作為控制接口.

在該接口下，有兩中讀寫方式，分別是連續讀寫方式和帶寄存器地址的標準 I2C 方式，兩種方式通過I2C 的器件地址來區分實現，讀寫方式和器件地址詳細描述如下：

1、連續讀寫方式：
在該模式下，寄存器的地址是不可見的，即有一個固定的起始寄存器地址（寫操作時為 02H，讀操作時為 0AH），并有一個內部遞增計數器，I2C 器件地址為 0010000B，加上讀寫標志，即 I2C 器件地址為0x20(寫操作)和 0x21(讀操作)

(1)、寫操作：寫操作默認起始寄存器為 02H，即所有寫操作都是默認從 02H開始，即使只寫如 03H 或者 05H，都必須從 02H 寫起，MCU 寫入寄存器的順序如下：02H 的高字節，02H 的低字節，03H 的高字節，……，直到結束。芯片在 MCU 寫入每個字節后都會返回一個 ACK。MCU 會給出 STOP 來結束操作。

(2)、讀操作：讀操作默認起始寄存器為 0AH，即所有讀操作都是默認從 0AH開始。在對芯片進行讀操作時，MCU 給出命令字節后，RDA5807HP 會送出數據字節，順序如下：0AH 高字節，0AH 低字節，0BH 高字節，……，直到芯片接收到從 MCU 發出的 NACK， MCU 送出 STOP，讀操作結束。除了最后一個字節， MCU 在讀到每個字節后都要給出 ACK，在讀到最后一個字節后， MCU給出 NACK，使芯片把總線交給 MCU，然后 MCU 發出 STOP，結束整個操作。
2、標準 I2C 讀寫方式：

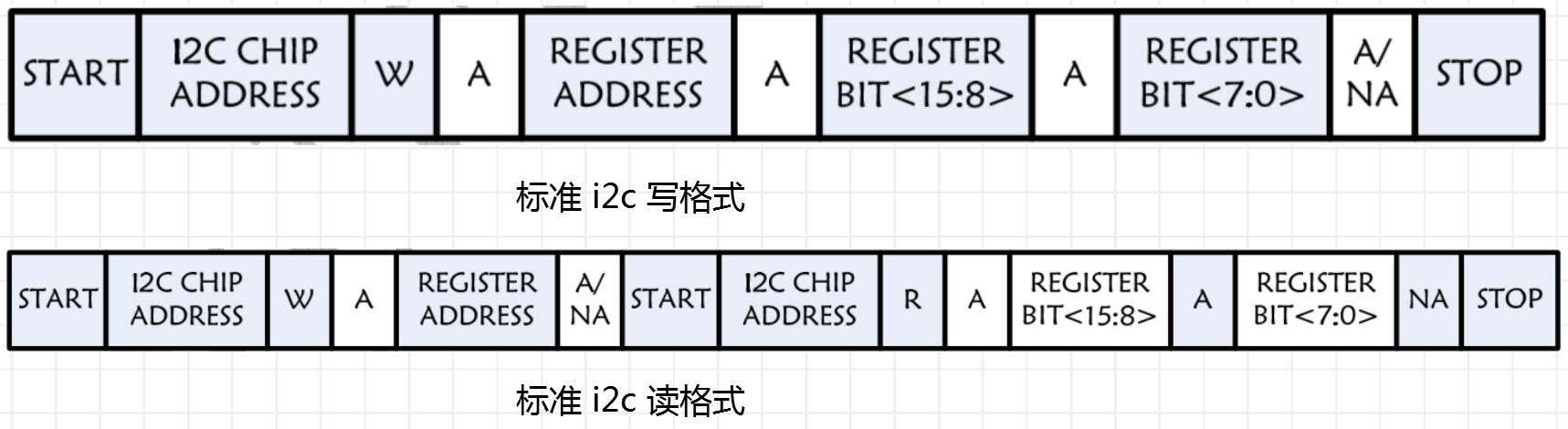

該模式是與標準 I2C 讀寫方式一致，即帶寄存器地址的方式，I2C 器件地址為 0010001B，加上讀寫標志位，即為 0x22(寫操作)和 0x23(讀操作)，讀寫方式的格式如下：

二. 狀態轉換

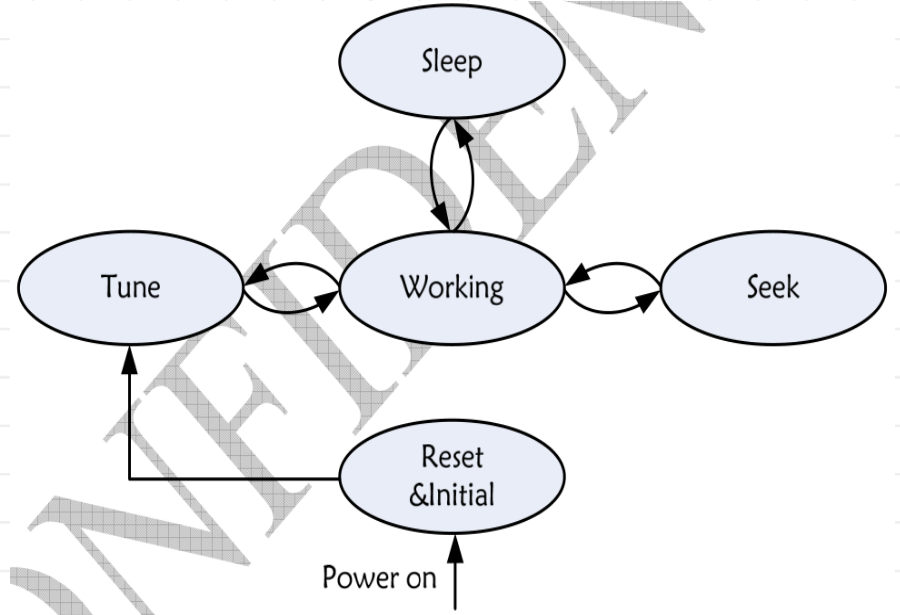

RDA5807HP 中有 5 種狀態：復位初始化（Reset&Initial），設置頻點（Tune），搜臺（Seek），工作（Working），休眠（Sleep）。

在芯片上電和復位后，軟件通過編寫 ENABLE（02H，bit 0）寄存器，將其置為 1，即可使RDA5807HP 進入上電狀態。軟件通過編程相應寄存器，即可使 RDA5807HP 進入 Tune 或 Seek狀態，這些操作之后，RDA5807HP 進入正常工作狀態（Working）。軟件通過將 ENABLE 置為 0，可使 RDA5807HP 進入睡眠狀態，此時所有寄存器值保持不變（與未睡眠之前相同）。在睡眠狀態時，軟件可通過編寫 ENABLE 為 1，即可將 RDA5807HP 回到正常工作（Working）狀態。進入工作模式后，軟件需要重新設置所需要的頻點，即重新進行一次 Tune 操作。

【眾拳】劍齒虎STM8開發板的實驗代碼下載：
