【眾拳】CAT24WCxx存儲器實驗(I2C硬件接口):

實驗目的：
通過STM8芯片集成的I2C硬件接口讀寫CAT24C02存儲器。

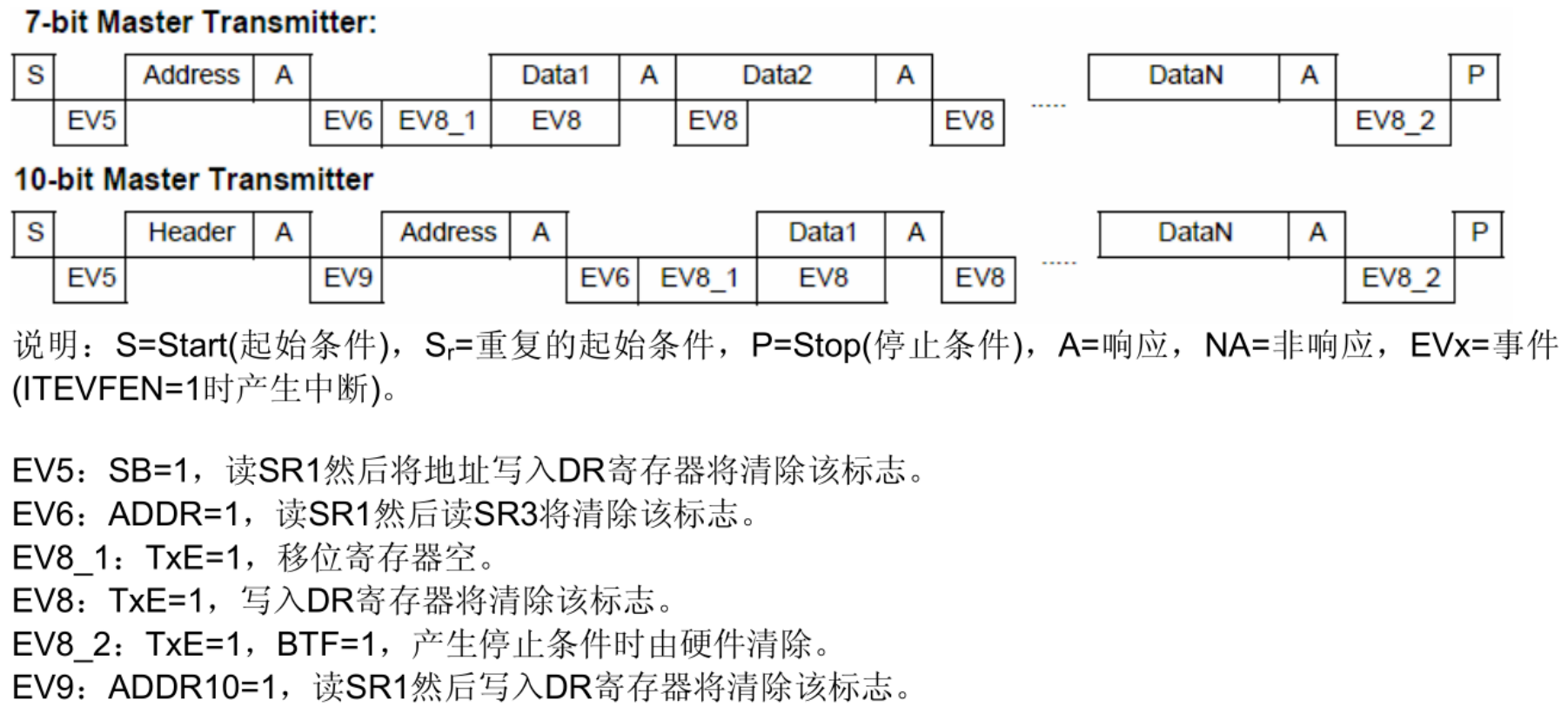

2. 主設備發送模式(發送序列圖)

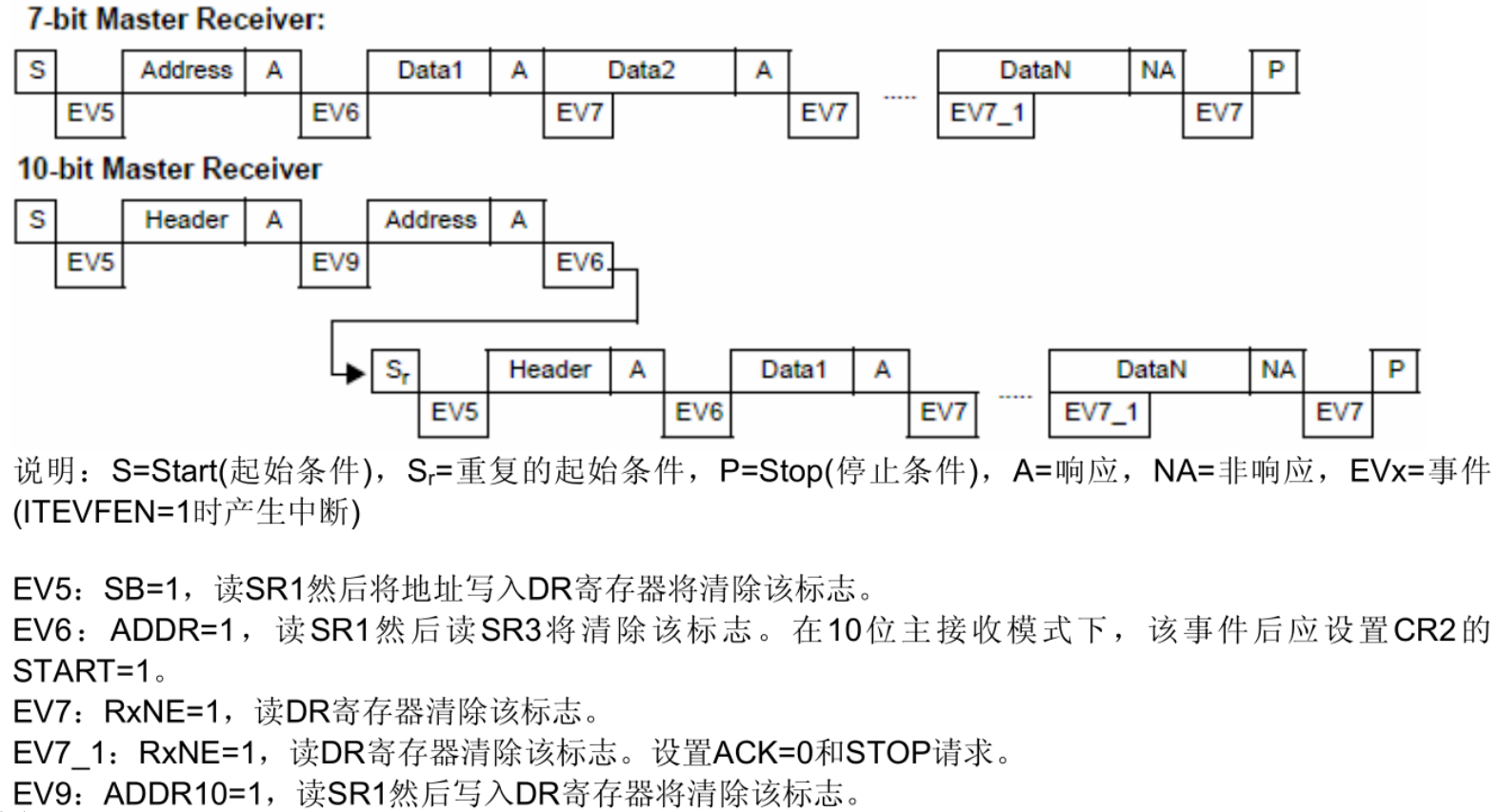

3. 主設備接收模式(接收序列圖)

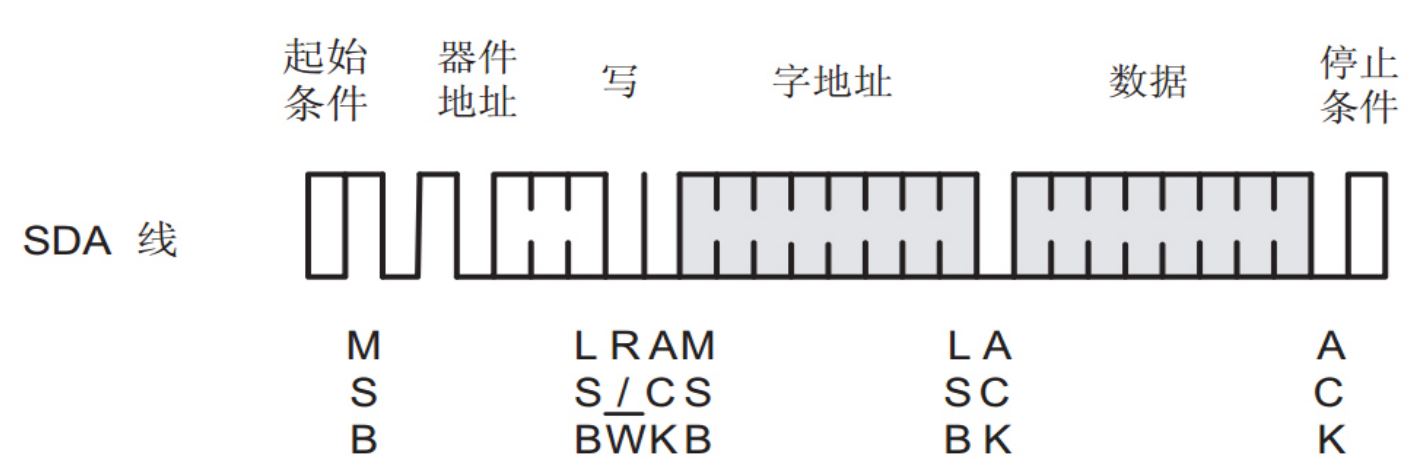

4. 單字節寫
在字節寫模式下，主器件發送起始命令和從器件地址信息(R/W)位置發給從器件，在從器件產生應答信號后，主器件發送CAT24WCxx的字節地址，主器件在收到從器件的另一個應答信號后，再發送數據到被尋址的存儲單元。CAT24WCxx再次應答，并在主器件產生停止信號后開始內部數據的擦寫，在內部擦寫過程中，CAT24WCxx不再應答主器件的任何請求。

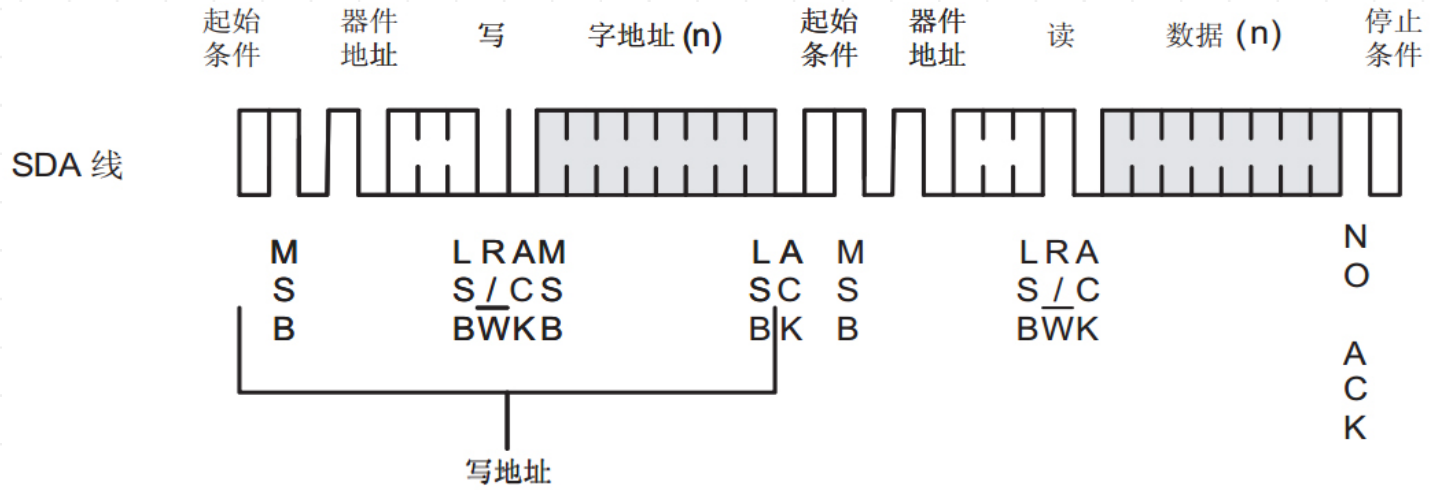

5. 單字節讀
讀操作允許主器件對寄存器的任意字節進行讀操作，主器件首先通過發送起始信號、從器件地址和它想讀取的字節數據的地址執行一個寫操作。在CAT24Cxx應答之后，主器件重新發送起始信號和從器件地址，此時R/W位置1，CAT24Cxx響應并發送應答信號，然后輸出所要求的一個8位字節數據，主器件不發送應答信號但產生一個停止信號。

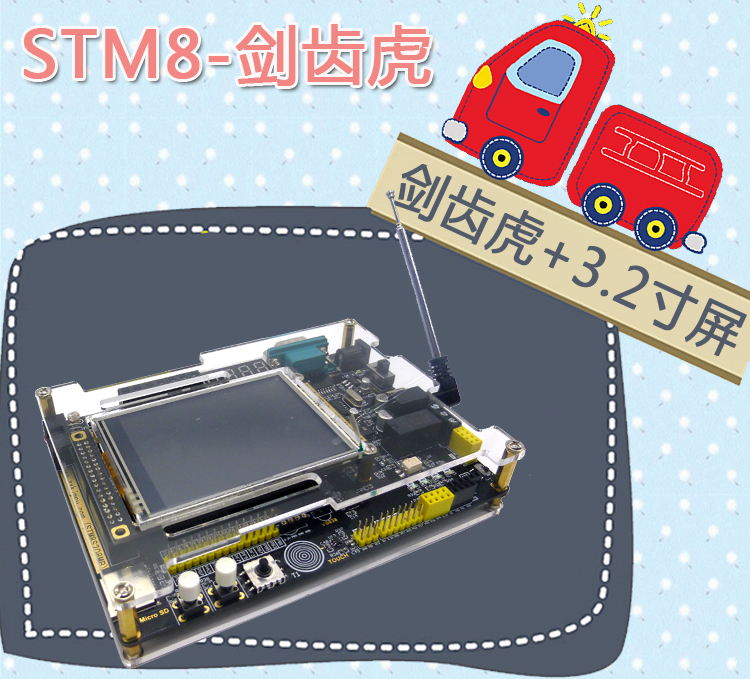

【眾拳】劍齒虎STM8開發板代碼下載：
