【眾拳】VS838紅外線接收實驗:

1. 紅外接收

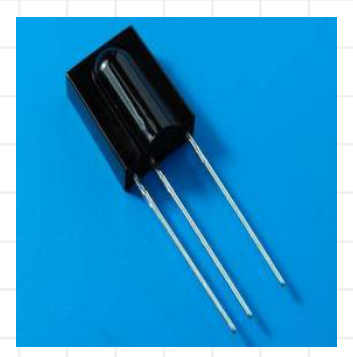

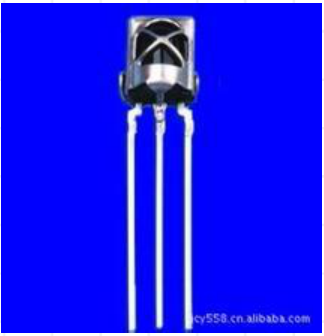

紅外接收設備是由紅外接收電路、紅外解碼、電源和應用電路組成。紅外遙控接收器的主要作用是將遙控發射器發來的紅外光信好轉換成電信號，再放大、限幅、檢波、整形，形成遙控指令脈沖，輸出至遙控微處理器。近幾年不論是業余制作還是正式產品，大多都采用成品紅外接收頭。成品紅外接收頭的封裝大致有兩種：一種采用鐵皮屏蔽；一種是塑料封裝。均有三只引腳，即電源正（VDD）、電源負（GND）和數據輸出（VOUT）。在使用時注意成品紅外接收頭的載波頻率,另外在遙控編碼芯片輸出的波形與接收頭端收到的波形。

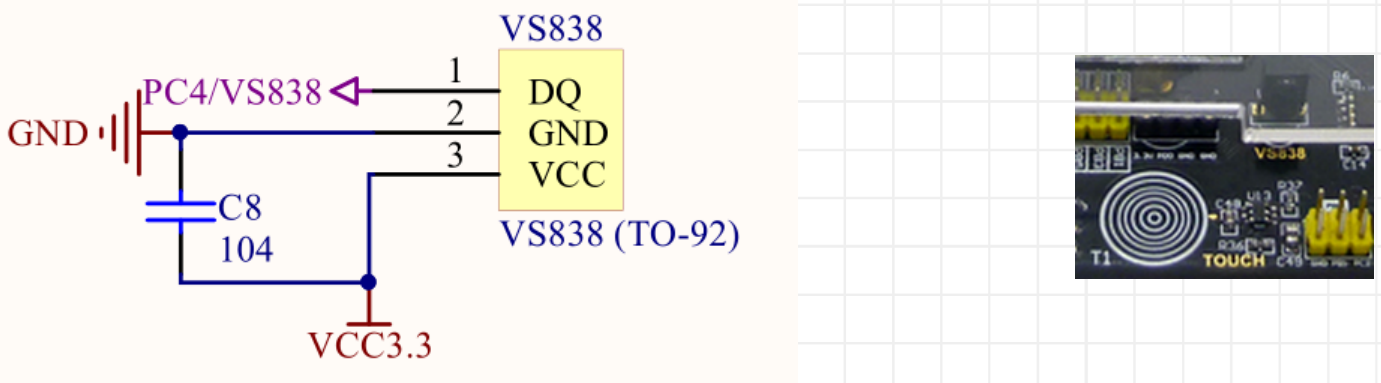

2. 紅外接收原理圖

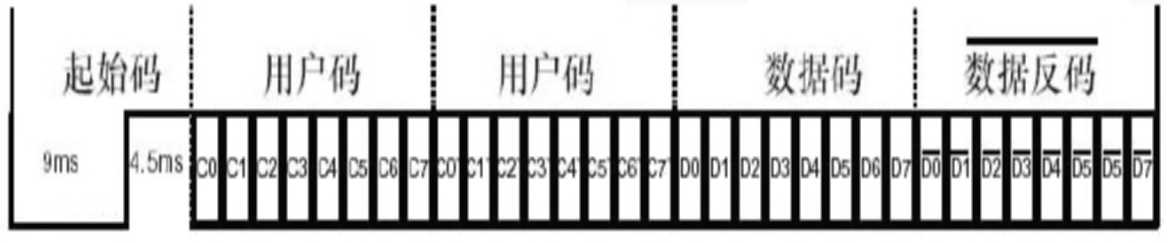

3. 紅外接收數據格式
數據格式包括了引導碼、用戶碼、數據碼和數據碼反碼，編碼總占32位。數據反碼是數據碼反相后的編碼，編碼時可用于對數據的糾錯。注意：第二段的用戶碼也可以在遙控應用電路中被設置成第一段用戶碼的反碼。

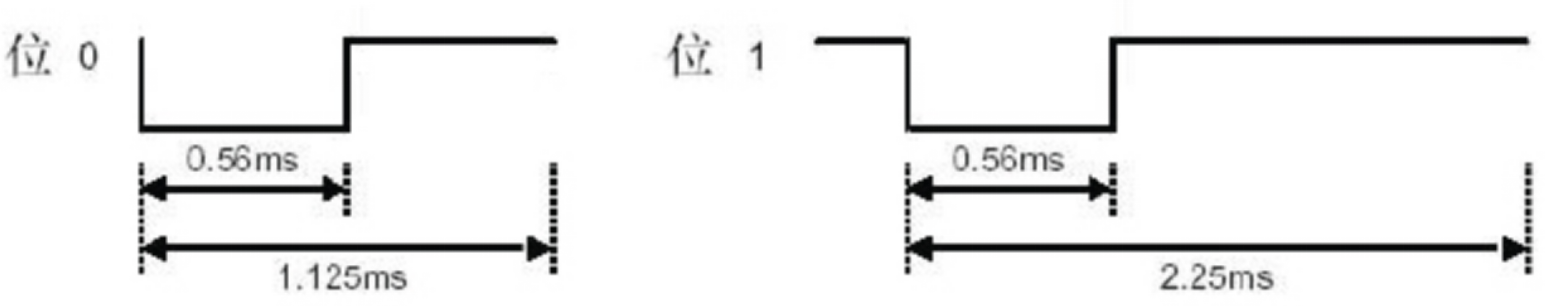

4. 紅外接收位定義
用戶碼或數據碼中的每一個位可以是位 ‘1’ ，也可以是位 ‘0’。區分 ‘0’和 ‘1’是利用脈沖的時間間隔來區分，這種編碼方式稱為脈沖位置調制方式，英文簡寫PPM

【眾拳】劍齒虎STM8開發板代碼下載：
