SSOP24(150mil-0.635).pdf

產品品牌：永嘉微電/VINKA
產品型號：VK16K33BA

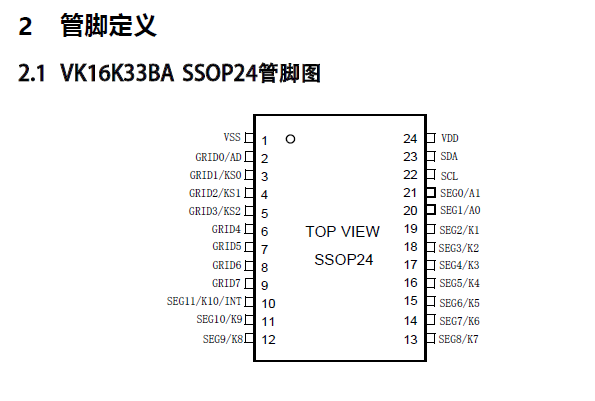

封裝形式：SSOP24

概述

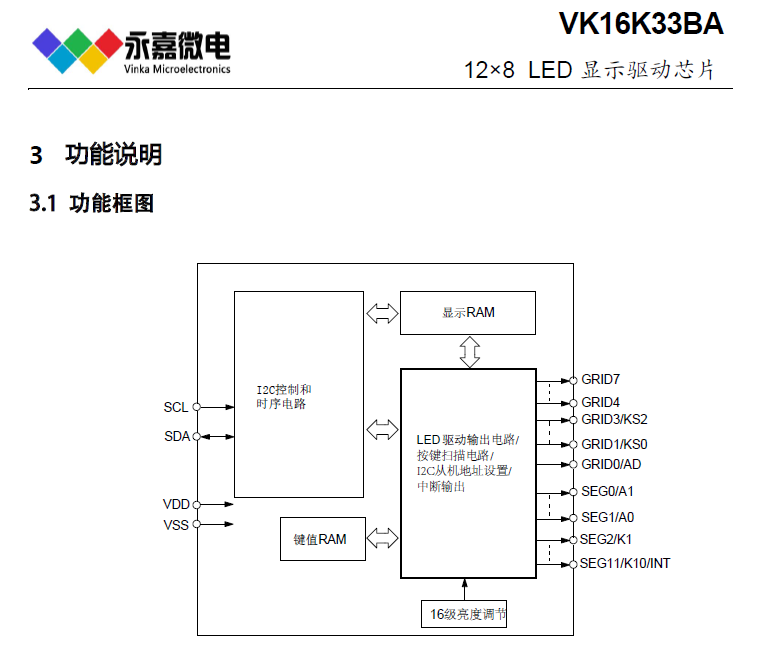

VK16K33BA是一種帶按鍵掃描接口的數碼管或點陣LED驅動控制專用芯片，內部集成有數據 鎖存器、鍵盤掃描、LED 驅動模塊等電路。數據通過I2C通訊接口與MCU通信。SEG腳接LED陽 極，GRID腳接LED陰極，可支持12SEGx8GRID的點陣LED顯示面板。最大支持10×3的按鍵。內 置上電復位電路，整體閃爍頻率可設置，可通過命令進入待機模式，采用SSOP24的封裝形式。LJQ2835

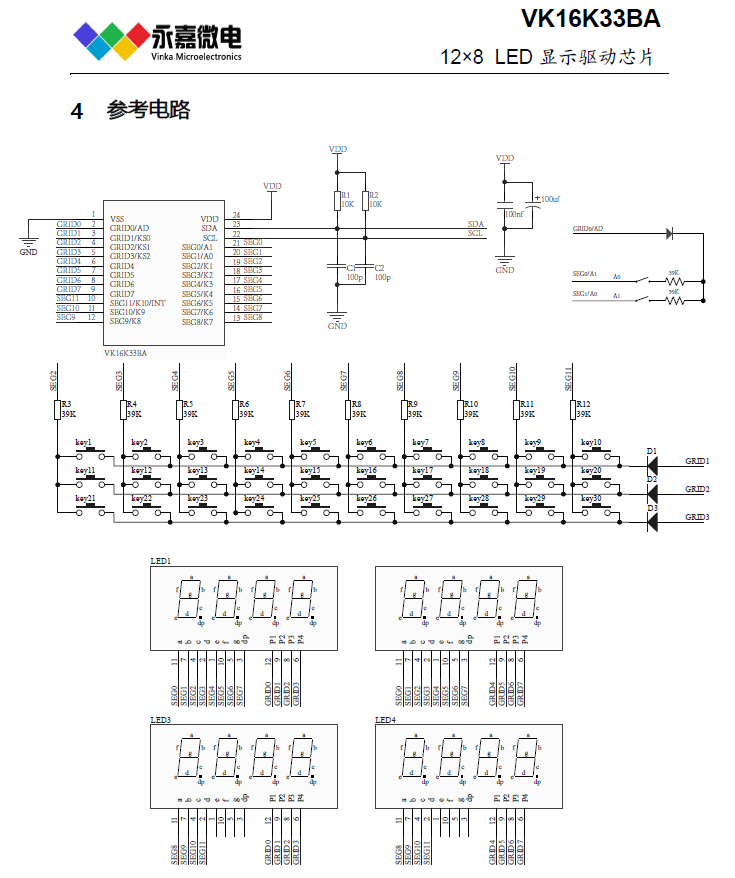

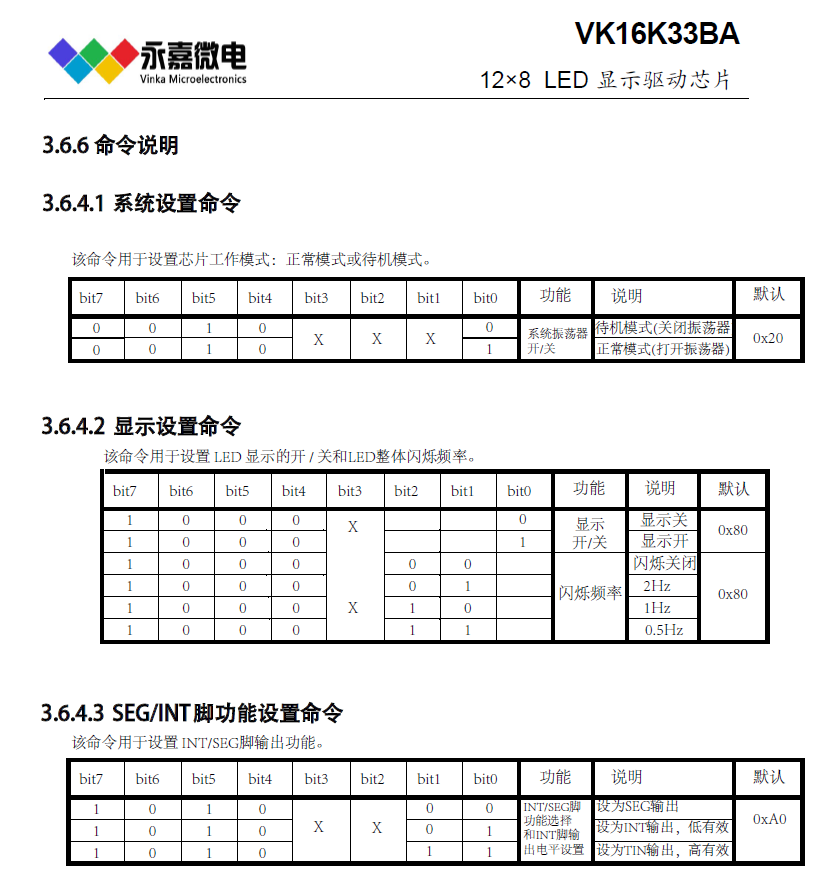

特點

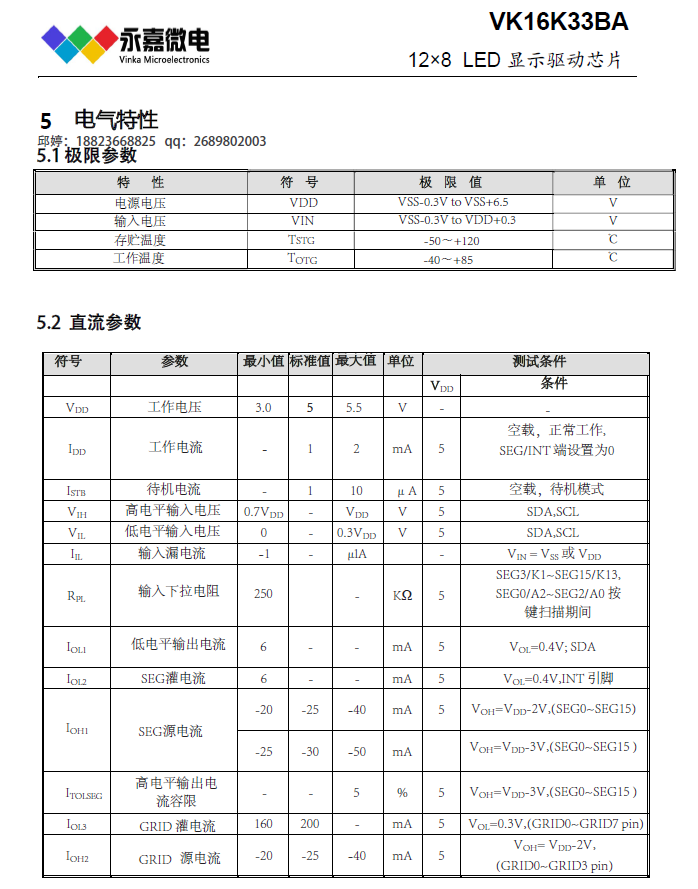

• 工作電壓 3.0-5.5V
• 內置 RC振蕩器
• 最大12個SEG腳，8個GRID腳 (封裝不同SEG腳數量不同)
• SEG腳只能接LED陽極，GRID腳只能接LED陰極
• I2C通訊接口，I2C從機地址可通過IO腳選擇
• 16級整體亮度可調
• 最大10×3的按鍵掃描 按鍵顯示復用需硬件電路配合 支持組合鍵需要電路配合
• 讀/寫地址自動加1
• 內置顯示RAM為12x8位
• 內置上電復位電路
• 整體閃爍頻率可設置
• 通過命令進入待機模式
• 驅動電流大，適合高亮顯示場合
• 封裝
SSOP24(150mil)(8.65mm × 3.90mm PP=0.635mm)




內存映射的LED控制器及驅動器
VK16D32   3.0～5.5V  驅動點陣：96    共陰驅動：8段12位   共陽驅動：---   通訊接口：SCL/SDA   靜態
電流/待機電流：＜1mA＜10μA   按鍵：---   封裝：SSOP24  恒流驅動
VK16D33   3.0～5.5V  驅動點陣：128   共陰驅動：8段16位   共陽驅動：---   通訊接口：SCL/SDA   靜態
電流/待機電流：＜1mA＜10μA   按鍵：---   封裝：SOP28   恒流驅動
———————————————————————————————————————————————————

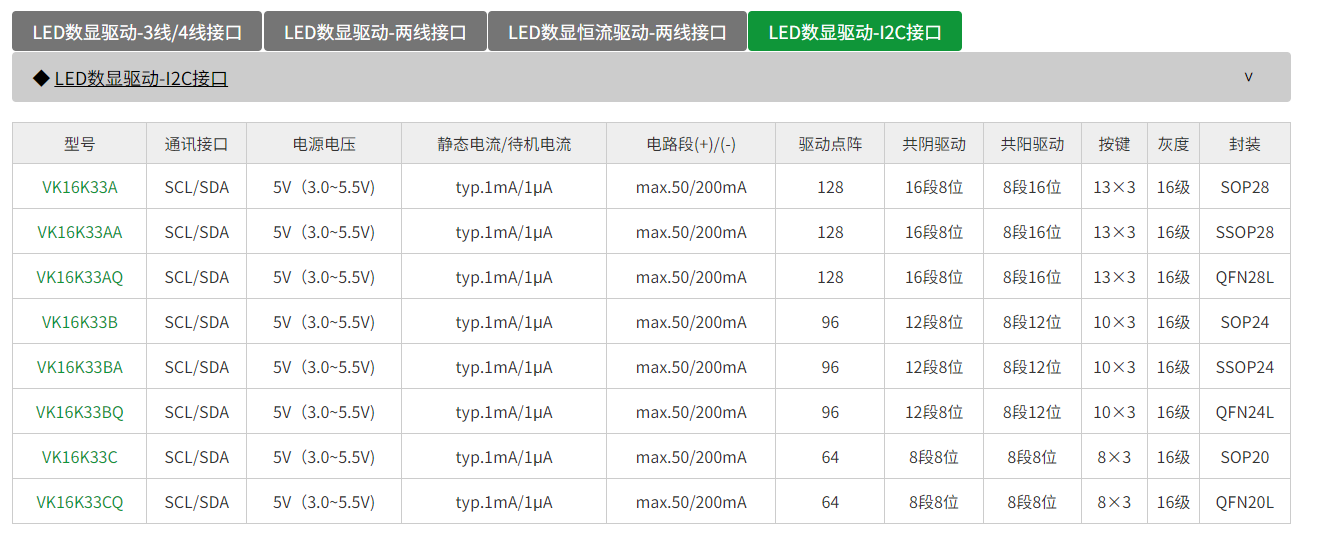

VK16K33A   3.0～5.5V   驅動點陣：128  共陰驅動：16段8位； 共陽驅動：8段16位    通訊接口：SCL/SDA
靜態電流/待機電流：typ.1mA/1μA   按鍵：13*3     封裝：SOP28    驅動電流大，適合高亮顯示場合
VK16K33AA  3.0～5.5V   驅動點陣：128  共陰驅動：16段8位； 共陽驅動：8段16位    通訊接口：SCL/SDA
靜態電流/待機電流：typ.1mA/1μA   按鍵：13*3     封裝：SSOP28   驅動電流大，適合高亮顯示場合
VK16K33B  3.0～5.5V   驅動點陣：96    共陰驅動：12段8位； 共陽驅動：8段12位    通訊接口：SCL/SDA
靜態電流/待機電流：typ.1mA/1μA   按鍵：10*3     封裝：SOP24   驅動電流大，適合高亮顯示場合
VK16K33BA  3.0～5.5V   驅動點陣：96    共陰驅動：12段8位； 共陽驅動：8段12位    通訊接口：SCL/SDA
靜態電流/待機電流：typ.1mA/1μA   按鍵：10*3     封裝：SSOP24  驅動電流大，適合高亮顯示場合
VK16K33C   3.0～5.5V   驅動點陣：64    共陰驅動：8段8位；  共陽驅動：8段8位     通訊接口：SCL/SDA
靜態電流/待機電流：typ.1mA/1μA   按鍵：8*3      封裝：SOP20   驅動電流大，適合高亮顯示場合
——————————————————————————————————————————————————
VK1640    3.0～5.5V   驅動點陣：128   共陰驅動：8段16位   共陽驅動：16段8位      通訊接口：CLK/DIN
靜態電流/待機電流：＜0.1mA/--       按鍵：---   封裝：SOP28
VK1640A   3.0～5.5V   驅動點陣：128   共陰驅動：8段16位   共陽驅動：16段8位      通訊接口：CLK/DIN
靜態電流/待機電流：＜0.1mA/--       按鍵：---   封裝：SSOP28
VK1640B   3.0～5.5V   驅動點陣：96    共陰驅動：8段12位   共陽驅動：12段8位      通訊接口：CLK/DIN
靜態電流/待機電流：＜0.1mA/--       按鍵：---   封裝：SSOP24
VK1650    3.0～5.5V   驅動點陣：32    共陰驅動：8段4位   共陽驅動：4段8位        通訊接口：CLK/DAT
靜態電流/待機電流：typ.0.3mA/50μA   按鍵：7*4   封裝：SOP16/DIP16
VK1Q60    3.0～5.5V   驅動點陣：32    共陰驅動：8段4位   共陽驅動：4段8位        通訊接口：CLK/DAT
靜態電流/待機電流：＜0.1mA/---     按鍵：7*4   封裝：QFN16
VK1651    3.0～5.5V   驅動點陣：28    共陰驅動：4段7位   共陽驅動：7段4位        通訊接口：CLK/DIO
靜態電流/待機電流：＜5mA/--         按鍵：7*1   封裝：SOP16/DIP16
——————————————————————————————————————————————————
VK1637    3.0～5.5V   驅動點陣：48    共陰驅動：6段8位   共陽驅動：8段6位        通訊接口：CLK/DIO
靜態電流/待機電流：--/--            按鍵：8*2   封裝：SOP20/DIP20
VK1616    3.0～5.5V   驅動點陣：28    共陰驅動：7段4位   共陽驅動：4段7位        通訊接口：CLK/STB/DIO
靜態電流/待機電流：＜1mA/--         按鍵：---   封裝：SOP16/DIP16       抗干擾能力強
VK1618    3.0～5.5V   驅動點陣：35/36/35/32    共陰驅動：5段7位；6段6位；7段5位；8段4位
共陽驅動：7段5位；6段6位；5段7位；4段8位         通訊接口：CLK/STB/DIO
靜態電流/待機電流：＜1mA/--         按鍵：5*1   封裝：SOP18/DIP18       抗干擾能力強
VK1620B   3.0～5.5V   驅動點陣：48/45/40      共陰驅動：8段6位；9段5位；10段4位
共陽驅動：6段8位；5段9位；4段10位                  通訊接口：CLK/STB/DIO
靜態電流/待機電流：＜1mA/--         按鍵：---   封裝：SOP20             抗干擾能力強
VK1624    3.0～5.5V   驅動點陣：77/72/65/56   共陰驅動：11段7位；12段6位；13段5位；14段4位
共陽驅動：7段11位；6段12位；5段13位；4段14        通訊接口：CLK/STB/DIO
靜態電流/待機電流：＜1mA/--         按鍵：---   封裝：SOP24/DIP24       抗干擾能力強
VK1S68C   3.0～5.5V   驅動點陣：70/66/60/52   共陰驅動：10段7位；11段6位；12段5位；13段4位
共陽驅動：7段10位；6段11位；5段12位；4段13位     通訊接口：CLK/STB/DIO
靜態電流/待機電流：＜1mA/--         按鍵：10*2  封裝：SSOP24            抗干擾能力強
VK1Q68D   3.0～5.5V   驅動點陣：70/66/60/52   共陰驅動：10段7位；11段6位；12段5位；13段4位
共陽驅動：7段10位；6段11位；5段12位；4段13位     通訊接口：CLK/STB/DIO
靜態電流/待機電流：＜1mA/--         按鍵：10*2  封裝：QFN24             抗干擾能力強
VK1668    3.0～5.5V   驅動點陣：70/66/60/52   共陰驅動：10段7位；11段6位；12段5位；13段4位
共陽驅動：7段10位；6段11位；5段12位；4段13位     通訊接口：CLK/STB/DIO
靜態電流/待機電流：＜1mA/--         按鍵：10*2  封裝：SOP24/SSOP24      抗干擾能力強
VK1628    3.0～5.5V   驅動點陣：70/66/60/52   共陰驅動：10段7位；11段6位；12段5位；13段4位
共陽驅動：7段10位；6段11位；5段12位；4段13位     通訊接口：CLK/STB/DIO
靜態電流/待機電流：＜1mA/--         按鍵：10*2  封裝：SOP28             抗干擾能力強
VK1S38A   3.0～5.5V   驅動點陣：64     共陰驅動：8段8位    共陽驅動：8段8位   通訊接口：CLK/STB/DIO
靜態電流/待機電流：＜5mA/--         按鍵：8*3   封裝：SSOP24            抗干擾能力強
VK1638    3.0～5.5V   驅動點陣：80     共陰驅動：10段8位    共陽驅動：8段10位   通訊接口：CLK/STB/DIO
靜態電流/待機電流：＜5mA/--         按鍵：8*3   封裝：SOP28             抗干擾能力強
VK1629    3.0～5.5V  驅動點陣：128  共陰驅動：16段8位   共陽驅動：8段16位   通訊接口：CLK/STB/DIN/DOUT
靜態電流/待機電流：＜5mA/--  按鍵：8*4   封裝：LQFP44(QFP44正方形)；   抗干擾能力強
VK1629A   3.0～5.5V   驅動點陣：128     共陰驅動：16段8位    共陽驅動：8段16位   通訊接口：CLK/STB/DIO
靜態電流/待機電流：＜5mA/--         按鍵：---   封裝：SOP32             抗干擾能力強
VK1629B   3.0～5.5V   驅動點陣：112     共陰驅動：14段8位    共陽驅動：8段14位   通訊接口：CLK/STB/DIO
靜態電流/待機電流：＜5mA/--         按鍵：8*2   封裝：SOP32             抗干擾能力強
VK1629C   3.0～5.5V   驅動點陣：120     共陰驅動：15段8位    共陽驅動：8段15位   通訊接口：CLK/STB/DIO
靜態電流/待機電流：＜5mA/--         按鍵：8*1   封裝：SOP32             抗干擾能力強
VK1629D   3.0～5.5V   驅動點陣：96      共陰驅動：12段8位    共陽驅動：8段12位   通訊接口：CLK/STB/DIO
靜態電流/待機電流：＜5mA/--         按鍵：8*4   封裝：SOP32             抗干擾能力強
VK6932    3.0～5.5V   驅動點陣：128     共陰驅動：8段16位    共陽驅動：16段8位   通訊接口：CLK/STB/DIN
靜態電流/待機電流：＜0.1mA/--       按鍵：---   封裝：SOP32             抗干擾能力強
