        VK1651參考電路.pdf



        LED顯示驅動芯片/點陣數顯驅動VK1651 SOP16/DIP16,數顯驅動原廠:

        產品品牌:永嘉微電/VINKA
        產品型號:VK1651
        封裝形式:SOP16/DIP16

        概述

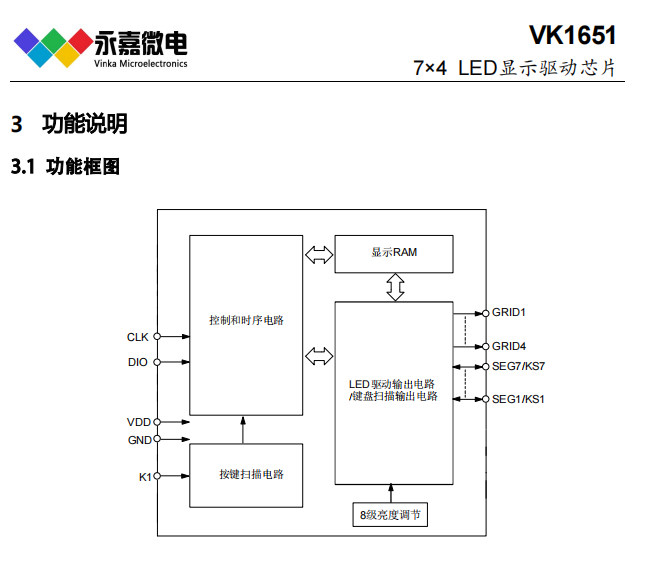

        VK1651是一種帶鍵盤掃描電路接口的 LED 驅動控制專用芯片,內部集成有數據鎖存 器、LED 驅動、鍵盤掃描等電路。SEG腳接LED陰極,GRID腳接LED陽極,可支持 7SEGx4GRID的點陣LED顯示。最大支持7x1按鍵。本芯片性能優良,適用于電磁爐、微波 爐及小家電產品的顯示屏驅動。采用SOP16、DIP16的封裝形式。LJQ3598

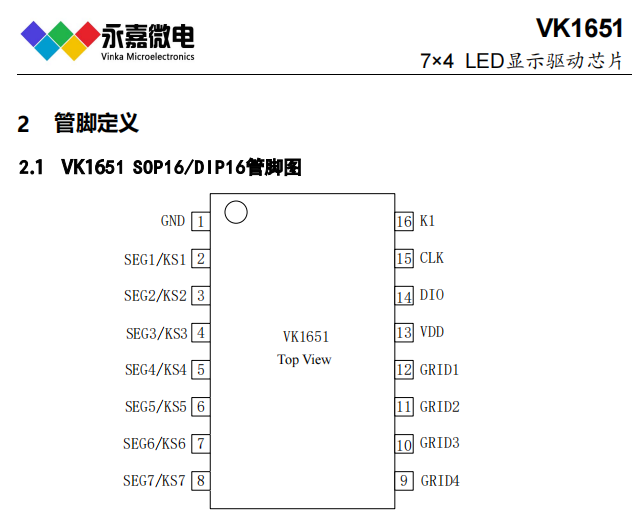

        特點

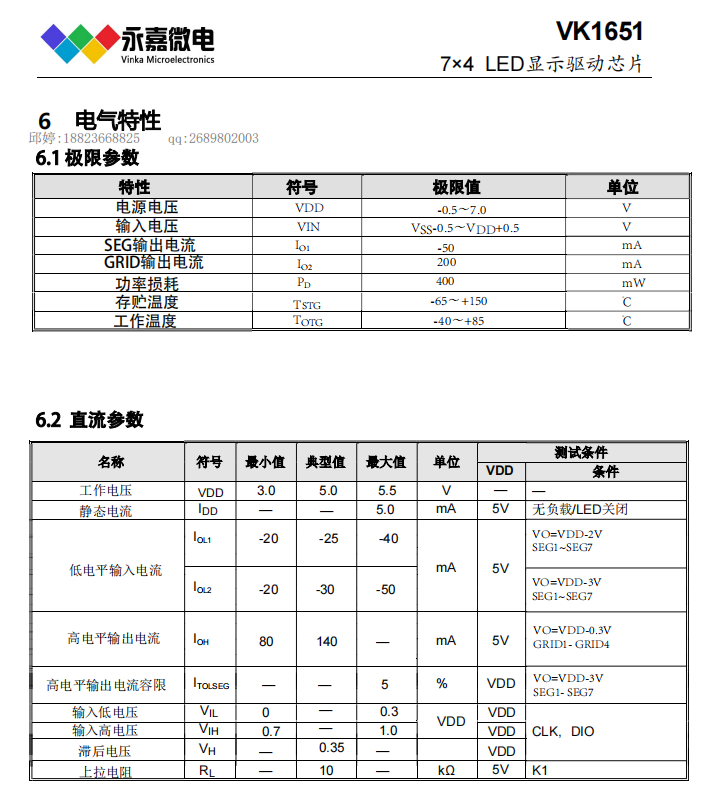

        ? 工作電壓 3.0-5.5V
        ? 內置 RC振蕩器
        ? 7個SEG腳,4個GRID腳
        ? SEG腳只能接LED陰極,GRID腳只能接LED陽極(共陽極)
        ? 7x1矩陣按鍵
        ? 2線串行接口
        ? 8級整體亮度可調
        ? 內置顯示RAM為8x4位
        ? 內置上電復位電路
        ? 封裝
        SOP16(150mil)(9.90m × 3.90mm PP=1.27mm)
        DIP16 (19.10mm x 6.35mm PP=2.54mm)

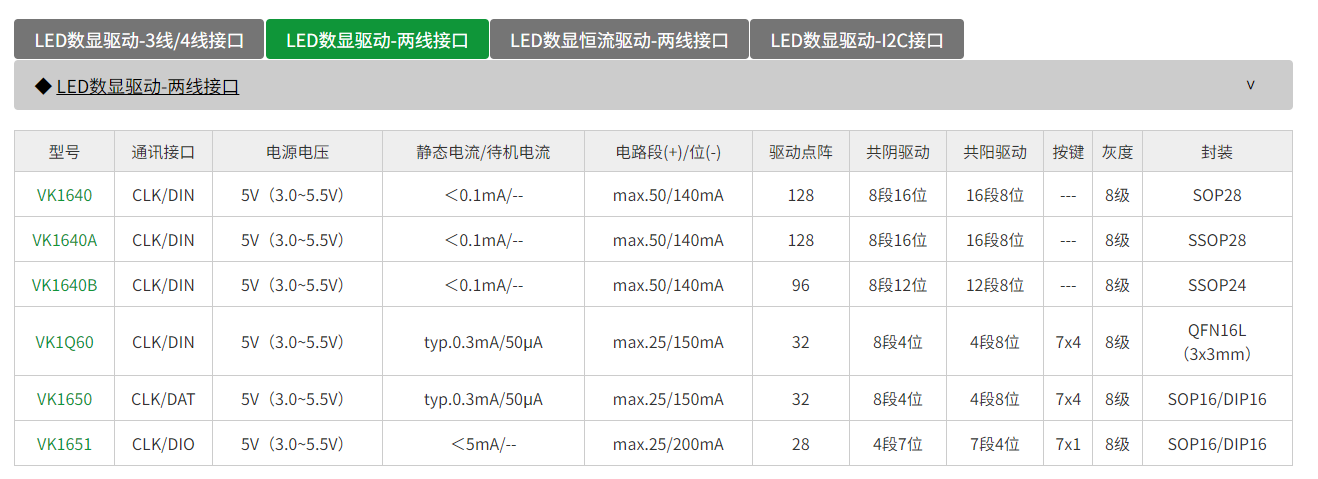

        內存映射的LED控制器及驅動器
        VK16D32   3.0~5.5V? 驅動點陣:96    共陰驅動:8段12位   共陽驅動:---   通訊接口:SCL/SDA   靜態
        電流/待機電流:<1mA<10μA   按鍵:---   封裝:SSOP24  恒流驅動
        VK16D33   3.0~5.5V? 驅動點陣:128   共陰驅動:8段16位   共陽驅動:---   通訊接口:SCL/SDA   靜態
        電流/待機電流:<1mA<10μA   按鍵:---   封裝:SOP28   恒流驅動
        ———————————————————————————————————————————————————
        VK16K33A   3.0~5.5V   驅動點陣:128  共陰驅動:16段8位; 共陽驅動:8段16位    通訊接口:SCL/SDA
        靜態電流/待機電流:typ.1mA/1μA   按鍵:13*3     封裝:SOP28    驅動電流大,適合高亮顯示場合
        VK16K33AA  3.0~5.5V   驅動點陣:128  共陰驅動:16段8位; 共陽驅動:8段16位    通訊接口:SCL/SDA
        靜態電流/待機電流:typ.1mA/1μA   按鍵:13*3     封裝:SSOP28   驅動電流大,適合高亮顯示場合
        VK16K33B  3.0~5.5V   驅動點陣:96    共陰驅動:12段8位; 共陽驅動:8段12位    通訊接口:SCL/SDA
        靜態電流/待機電流:typ.1mA/1μA   按鍵:10*3     封裝:SOP24   驅動電流大,適合高亮顯示場合
        VK16K33BA  3.0~5.5V   驅動點陣:96    共陰驅動:12段8位; 共陽驅動:8段12位    通訊接口:SCL/SDA
        靜態電流/待機電流:typ.1mA/1μA   按鍵:10*3     封裝:SSOP24  驅動電流大,適合高亮顯示場合
        VK16K33C   3.0~5.5V   驅動點陣:64    共陰驅動:8段8位;  共陽驅動:8段8位     通訊接口:SCL/SDA
        靜態電流/待機電流:typ.1mA/1μA   按鍵:8*3      封裝:SOP20   驅動電流大,適合高亮顯示場合
        ——————————————————————————————————————————————————
        VK1640    3.0~5.5V   驅動點陣:128   共陰驅動:8段16位   共陽驅動:16段8位      通訊接口:CLK/DIN
        靜態電流/待機電流:<0.1mA/--       按鍵:---   封裝:SOP28
        VK1640A   3.0~5.5V   驅動點陣:128   共陰驅動:8段16位   共陽驅動:16段8位      通訊接口:CLK/DIN
        靜態電流/待機電流:<0.1mA/--       按鍵:---   封裝:SSOP28
        VK1640B   3.0~5.5V   驅動點陣:96    共陰驅動:8段12位   共陽驅動:12段8位      通訊接口:CLK/DIN
        靜態電流/待機電流:<0.1mA/--       按鍵:---   封裝:SSOP24
        VK1650    3.0~5.5V   驅動點陣:32    共陰驅動:8段4位   共陽驅動:4段8位        通訊接口:CLK/DAT
        靜態電流/待機電流:typ.0.3mA/50μA   按鍵:7*4   封裝:SOP16/DIP16
        VK1Q60    3.0~5.5V   驅動點陣:32    共陰驅動:8段4位   共陽驅動:4段8位        通訊接口:CLK/DAT
        靜態電流/待機電流:<0.1mA/---     按鍵:7*4   封裝:QFN16
        VK1651    3.0~5.5V   驅動點陣:28    共陰驅動:4段7位   共陽驅動:7段4位        通訊接口:CLK/DIO
        靜態電流/待機電流:<5mA/--         按鍵:7*1   封裝:SOP16/DIP16
