產品品牌：永嘉微電/VINKA
產品型號：VKD104CC

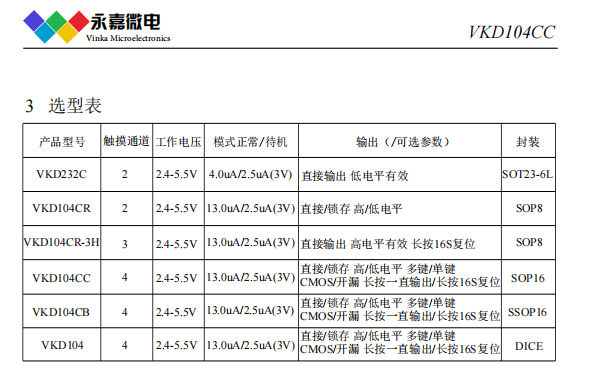

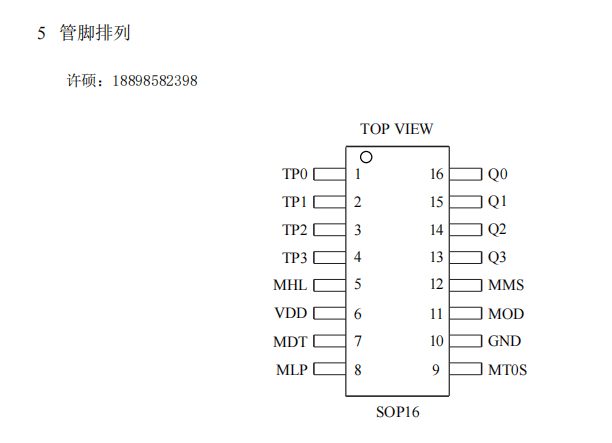

封裝形式：SOP16

概述
VKD104CC是4通道觸摸檢測芯片，功耗低、工作電壓范圍寬以及穩定的觸摸檢測效果可以廣泛的滿足不同應用的需求,此觸摸檢測芯片是專為取代傳統按鍵而設計,內建穩壓電路,提供穩定電壓給觸摸檢測電路使用,觸摸檢測PAD的大小可依不同的靈敏度設計在合理的范圍內。該芯片具有較高的集成度,僅需極少的外部組件便可實現觸摸按鍵的檢測。
上電時可通過IO腳選擇4路輸出的參數：輸出電平，輸出模式，輸出腳結構；上電時也可通過IO腳選擇是否使能待機模式和長按16S復位功能以及選擇觸摸單鍵/多鍵模式。芯片內部采用特殊的集成電路，具有高電源電壓抑制比，可減少按鍵檢測錯誤的發生，此特性保證在不利環境條件的應用中芯片仍具有很高的可靠性。LJQ4799

特點

? 工作電壓 2.4-5.5V
? 工作電流 13.0uA@VDD=3.0V
待機電流 2.5uA@VDD=3.0V
? 內置觸摸檢測專用穩壓電路
? 響應時間約60ms @VDD=3V
? 可以由外部電容 (1~60pF) 調整靈敏度
? 內置按鍵消抖,無需外部軟件再消抖

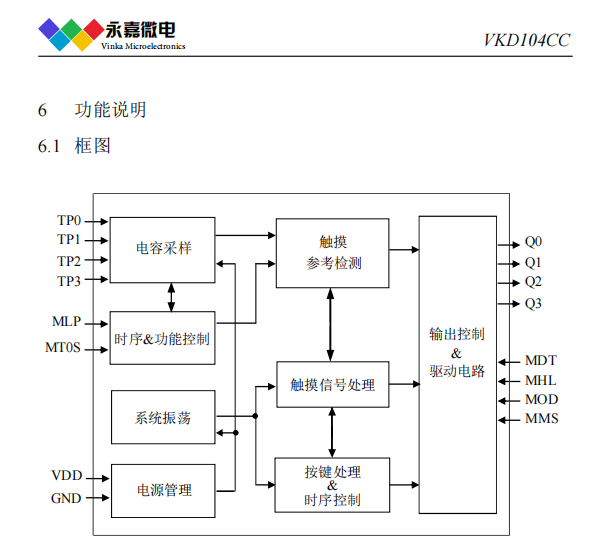

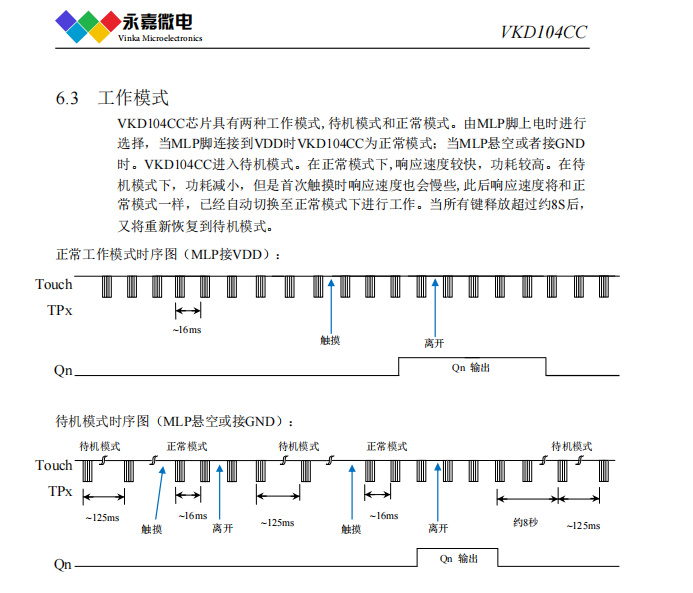

? 無觸摸8S進入待機模式
? Q0-Q3 腳為輸出
輸出電平由MHL腳選擇為高電平有效或低電平有效
輸出模式由MDT腳選擇為直接輸出或鎖存輸出
輸出腳結構由MOD腳選擇為CMOS輸出或開漏輸出
? 通過MMS腳選擇觸摸為多鍵模式或單鍵模式
? 通過MLP腳選擇是否使能待機模式
? 通過MT0S腳選擇是否使能長按按鍵16S復位功能
? 上電后約有0.5秒的穩定時間，此時所有功能都被禁止，此期
間內不要觸摸檢測點
? 根據環境變化自校準參數
? HBM靜電大于5KV
? 封裝
SOP16(150mil)(9.9mm x 3.9mm PP=1.27mm)
