VK1650是一種帶鍵盤掃描電路接口的 LED 驅動控制專用芯片，內部集成有數據鎖存器、LED 驅動、鍵盤掃描等電路。SEG腳 接LED陽極，GRID腳接LED陰極，可支持8SEGx4GRID的點陣 LED顯示。最大支持7x4按鍵。本芯片性能穩定質量可靠，抗干 擾能力強,適用于24小時長期連續工作的應用場合。采用SOP16、 DIP16的封裝形式。LJQ4937
產品品牌：永嘉微電/VINKA
產品型號：VK1650
封裝形式：SOP16/DIP16
特點
? 工作電壓 3.0-5.5V
? 內置RC振蕩器
? 8個SEG腳，4個GRID腳
? SEG腳只能接LED陽極，GRID腳只能接LED陰極
? 7×4矩陣按鍵,不支持組合鍵
（按鍵顯示復用需硬件電路配合）
? 2線串行接口
? 8級整體亮度可調
? 內置顯示RAM為8x4位
? 內置上電復位電路

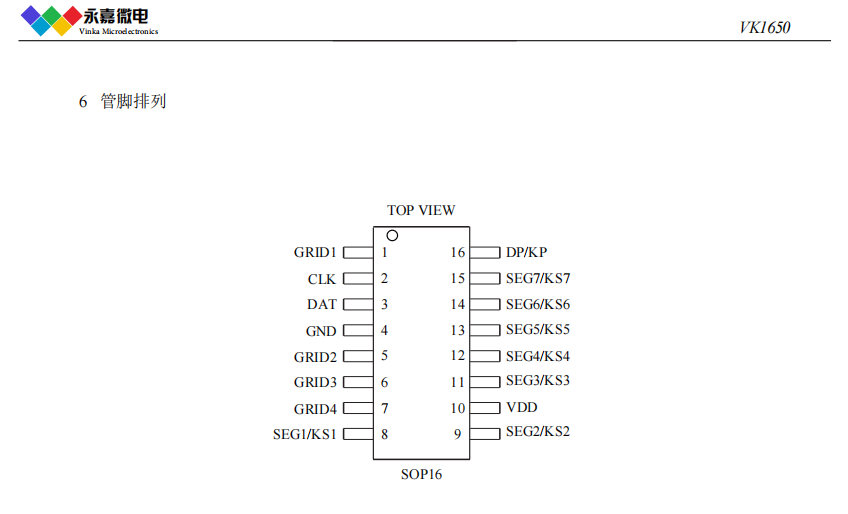

? 封裝
SOP16(150mil)(9.90m × 3.90mm PP=1.27mm)
