在消費電子領域，高功率快充電源正面臨嚴峻挑戰：隨著輸出功率躍升至百瓦級別，體積卻持續縮小，熱密度急劇攀升。當30W快充進化到120W超快充，內部MOS管、整流橋、主控芯片等關鍵元件的工作溫度可能突破100℃大關，引發性能衰減甚至故障。傳統散熱方案難以在毫米級的元器件間隙中高效導熱處理，散熱瓶頸已成為制約充電器功率提升的關鍵因素。


一、導熱界面材料的核心價值：不只是“填充物”


在快充電源的散熱體系中，導熱硅脂扮演著不可替代的角色：

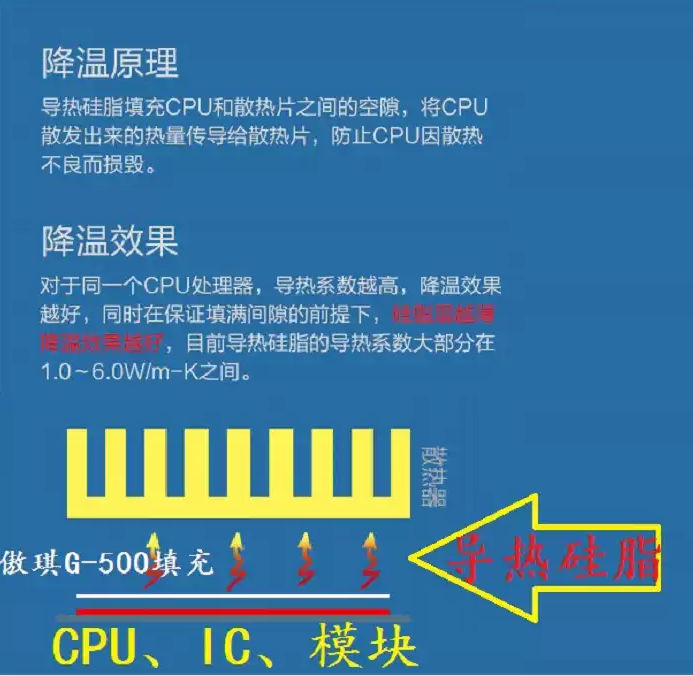

- 微觀橋梁作用：即使肉眼觀察光滑平整的芯片表面，在微觀尺度上仍存在大量凹凸不平的間隙（可達數十微米）。這些空隙中的空氣是熱的不良導體，而導熱硅脂通過完全填充界面空隙，將空氣熱阻轉化為高效導熱通道
- 性能倍增器：實驗表明，優質導熱硅脂可使界面熱阻降低60%以上，同等散熱條件下功率器件溫度可顯著下降15-20℃，大幅延長電子元件壽命


二、G500導熱硅脂：專為高密度電子散熱優化的解決方案

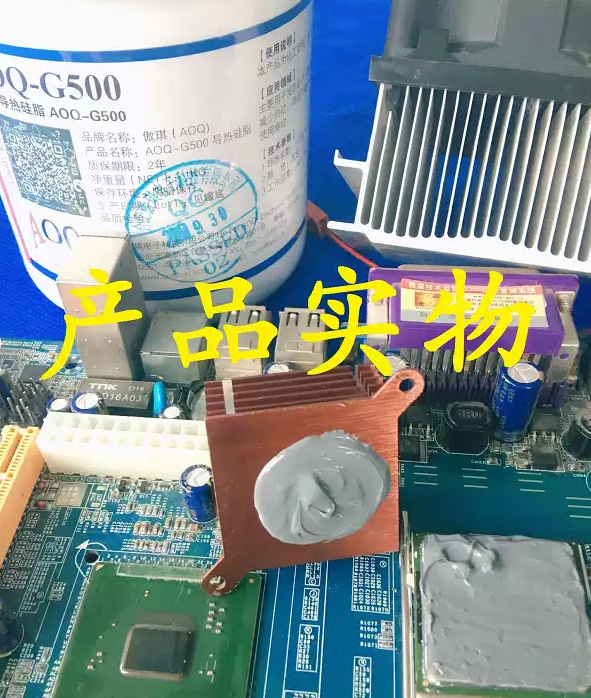

合肥傲琪電子G500導熱硅脂通過精密材料配比和制造工藝，針對快充電源等緊湊型設備的散熱需求提供了專業級性能：

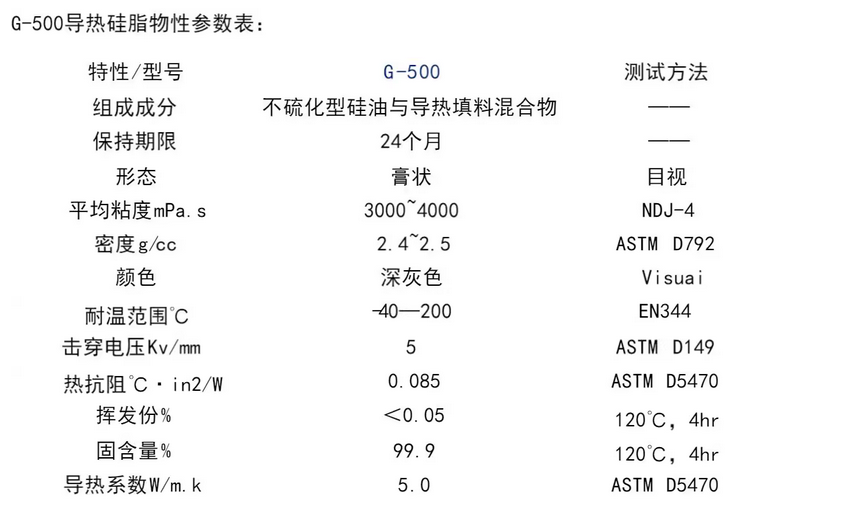

核心技術參數
- 導熱系數5.0W/m·K：高于基礎硅脂（通常1-2W/m·K），可快速傳遞瞬態大電流產生的熱量
- 熱阻低至0.085℃·in2/W：顯著降低芯片到散熱器之間的溫度梯度
- 耐溫-40℃~200℃：覆蓋快充電源全工作溫度范圍，瞬態峰值耐受＞200℃
- 99.9%固含量：幾乎無揮發，避免長期使用后干裂失效


突破性性能優勢
1. 低油離度設計（趨向零滲油）：
   傳統硅脂在高溫下易析出硅油，污染電路板并導致導熱性能衰退。G500通過特殊配方控制油份遷移，在200℃老化測試后仍保持膏體穩定性，杜絕因滲油引發的電路短路風險。


2. 高濕潤性界面貼合：
   添加表面活性成分，使其在金屬/陶瓷表面形成超薄（推薦厚度0.1-0.3mm）且均勻的界面層，有效覆蓋率達95%以上，尤其適合快充電源中MOS管與散熱片的曲面接觸區域。


3. 長效可靠性驗證：
   通過2000小時高溫高濕測試（85℃/85%RH）及-40~125℃溫度循環實驗，性能衰減＜5%，滿足快充電源3-5年使用壽命需求。


三、在快充電源中的實戰應用價值


在快充電源的散熱設計中，G500展現出多重技術價值：


? 突破空間限制的散熱能力
- 在變壓器與散熱片之間、主控IC與金屬外殼之間等間隙低于0.3mm的狹小空間，G500可完全填充空隙，熱傳遞效率比空氣提升80倍
- 對比導熱墊片，其更低熱阻特性（無需壓縮成型）特別適合無法施加壓力的精密模組


? 系統級散熱優化
- 應用于插件元器件（如電解電容、電感）與PCB的間隙，既傳導熱量又提供結構性緩沖，降低振動損傷風險
- 配合金屬散熱片使用，可使120W GaN快充的表面高溫區域面積減少40%，握持溫度降至安全范圍


? 生產與維護優勢
- 無需固化即涂即用：簡化生產線工藝，提升組裝效率
- 兼容自動化點膠：支持精確控制涂布量和位置，減少人工操作差異


四、專業應用指南：最大化發揮性能


為確保G500在快充電源中發揮最佳效果，需遵循科學操作方法：


1. 表面預處理：
   用高純度異丙醇（≥99%）清除芯片和散熱器表面油污及舊硅脂殘留，確保金屬本色顯露


2. 涂覆工藝：
   - 單點法：在芯片中心點直徑4-5mm（約米粒大小）的硅脂，通過散熱器下壓自然延展
   - 刮刀法：用塑料刮片均勻涂布成0.1-0.3mm薄層，適用于大面積矩形芯片


> 技術警示：嚴禁使用牙膏、黃油等替代品！其含有的水分、電解質或有機酸成分會腐蝕銅箔并引發電路故障。


五、技術背后的保障：傲琪電子研發實力


合肥傲琪電子科技有限公司（國家級高新技術企業）專注于導熱材料研發十年，通過：
- ISO9001/ISO14001體系認證，品質符合標準
- UL防火認證、SGS環保認證，確保材料在密閉快充電源中安全可靠
- 與多個科研機構合作，持續提升界面熱管理效率



快充電源的功率進化永無止境，散熱技術需要同步革新。G500導熱硅脂憑借5.0W/m·K高導熱率、接近零滲油的穩定性以及超寬溫度適應性，已成為百瓦級快充散熱設計的優選方案。當每一攝氏度的溫降都關乎能效與安全，G500所提供的不僅是材料，更是功率密度持續突破的基石。
