在led顯示屏中有很多常用語，通常有以下幾個幾個常用的，現在來介紹一下：
1．LED亮度
發光二極管的亮度一般用發光強度(Luminous Intensity)表示，單位是坎德拉cd；1000ucd（微坎德拉）=1 mcd（毫坎德拉），1000mcd=1 cd。室內用單只LED的光強一般為500ucd-50 mcd，而戶外用單只LED的光強一般應為100 mcd-1000 mcd，甚至1000 mcd以上。
2．LED象素模塊
LED排列成矩陣或筆段，預制成標準大小的模塊。室內顯示屏常用的有8*8象素模塊、8字7段數碼模塊。戶外顯示屏象素模塊有4*4、8*8、8*16象素等規格。戶外顯示屏用的象素模塊因為其每一象素由兩只以上LED管束組成，故又稱其為集管束模塊。
3．象素(Pixel)與象素直徑
LED顯示屏中每一個可被單獨控制的LED發光單元(點)稱為象素(或象元)。象素直徑∮是指每一象素的直徑，單位是毫米。對于室內顯示屏，一般一個為單個LED，外形為圓形。室內顯示屏象素直徑校常見的有∮3.0、∮3.75、∮5.0、∮8.0等，其中以∮3.75和∮5.0最多。在戶外環境，為提高亮度，增加視距，一個象素含有兩只以上集束LED；由于兩只以上集束LED一般不為圓形，故戶外顯示屏象素直徑一般用兩兩象素平均間距表示：□10、□11.5、□16、□22、□25。
4．點間距、象素密度與信息容量
LED 顯示屏的兩兩象素的中心距或點間距(Dot Pitch)；單位面積內象素的數量稱為象素密度；單位面積內所含顯示內容的數量稱為信息容量。這三者本質是描述同一概念：點間距是從兩兩象素間的距離來反映象素密度，點間距和象素密度是顯示屏的物理屬性；信息容量則是象素密度的信息承載能力的數量單位。點間距越小，象素密度越高，信息容量越多，適合觀看的距離越近。點間距越大，象素密度越低，信息容量越少，適合觀看的距離越遠。
5．分辨率
LED顯示屏象素的行列數稱為LED顯示屏的分辨率。分辨率是顯示屏的象素總量，它決定了一臺顯示屏的信息容量。
6．LED顯示屏結構
將LED象素模塊按照實際需要大小拼裝排列成矩陣，配以專用顯示驅動電路，直流穩壓電源，軟件，框架以及外裝飾等，即構成一臺LED顯示屏。
7．灰度
灰度是指象素發光明暗變化的程度，一種基色的灰度一般有8級至12級。例如，若每種基色的灰度為256級，對于雙基色彩色屏，其顯示顏色為256×256=64K色，亦稱該屏為256色顯示屏。

下面告訴大家幾點挑選質量優質的LED顯示屏的方法


1目測顯示屏拼裝好是否有馬賽克現象。馬賽克是指顯示屏上出現的常亮或常黑的小四方塊，如果顯示屏沒有點亮就有馬賽克現象，這個顯示屏的質量當然就不會很好了。
2死點是指LED顯示屏上出現的常亮或常黑的單個點，死點的多少主要由管芯的好壞來決定。
3有無色塊，色塊是指相鄰模組之間存在較明顯的色差，顏色的過渡以模塊為單位了，引起色塊現象主要是由控制系統較差，灰度等級不高，掃描頻率較低造成的。
4看背面線路是否整齊，一些小企業沒有生產工藝，背面線路凌亂不堪，這樣的企業生產出來的產品肯定有問題。
5視角，工藝水平高的企業生產出來的顯示屏不論正面看、側面看顯示畫面都是均勻的。
6色彩的還原性色彩的還原性是指顯示屏對色彩的還原性，既顯示屏顯示的色彩要與播放源的色彩保持高度一致，這樣才能保證圖像的真實感。白平衡效果白平衡效果是顯示屏最重 要的指標之一。色彩學上當紅綠藍三原色的比例為1：4.6：0.16時才會顯示出純正的白色，如果實際比例有一點偏差則會出現白平衡的偏差，一般要注意白色是否有偏藍色，偏黃 綠色現象。白平衡的好壞主要由顯示屏的控制系統來決定，管芯對色彩的還原性也有影響。 以上幾點就是我們一般挑選LED顯示屏時能夠用到的一點心得。

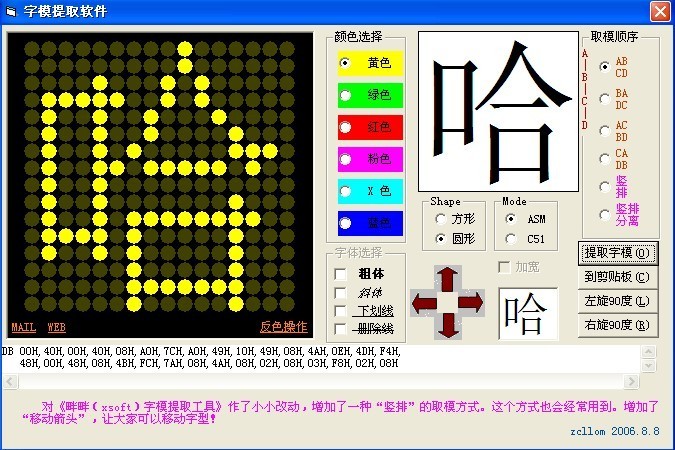

介紹了這么多，下面先給大家傳一個好玩的小軟件——字模提取軟件
