多路低頻驅動ATA5279 在PKE 系統中的應用設計:

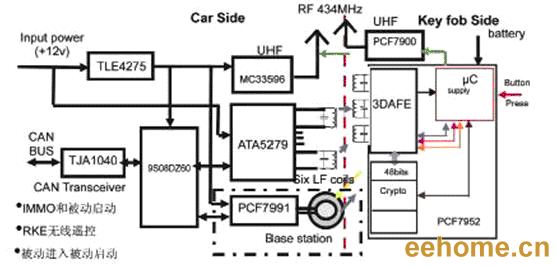

PKE 系統結構如圖所示。

系統總體設計
車身基站控制單元采用LQFP64封裝的8位HCS08-MC9S08DZ60，該MCU 內嵌CAN 控制器，具有2路SCI、1路SPI 外設接口、外接TJA1040接口作為CAN Node；低頻通訊模塊采用Ateml ATA5279驅動6路單獨的低頻線圈，發送125KHz 低頻信號，用來實現跟鑰匙的近距離通訊；射頻接收模塊采用MC33596，快速接收鑰匙跟車身之間用加密認證的數據傳輸，點火鎖附近基站芯片采用PCF7991；車身基站單元采用12V 電源和線性穩壓器TLE4275取得5V 電源對系統供電。電子鑰匙端采用PCF7952通過三維天線接收來自車身的低頻信號，經接收器控制邏輯分析是否喚醒系統，通過射頻發射單元PCF7900把加密后的數據發送給車身基站。

ATA5279 數據手冊資料：http://www.datasheet5.com/datasheet/ATA5279-PLQW/19588379/ATML
